S4 - Centre de poinçonnage-cisaillage
Grâce à la tête multi presse, la cisaille intégrée, les fonctions poinçonnage et découpe, et les imbrications sans chute de prise,le centre de poinçonnage-cisaille S4 est extrêmement précis, réduite drastiquement les pertes et obtient une efficience maximale.
Tête multi presse
- INTRODUCTION
- CONFIGURATIONS
Une structure unique sans arrêt pour le changement d’outils.
Brevetée par Salvagnini, la tête multi presse est composée d’une structure à matrices dans laquelle tous les emplacements sont occupés par les outils nécessaires à la production.
Aucun arrêt pour le changement d’outils n’est requis et aucun dispositif de préparation n’est nécessaire puisque les outils sont toujours disponibles.
Grâce à ce dispositif, tous les mouvements nécessaires pour déplacer la tôle au niveau des outils sont éliminés. Cette fonction rend la S4 imbattable en termes de temps de cycles et d’usure des outils.

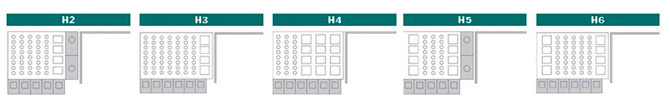

5 configurations différentes de tête pour la multi-presse
Salvagnini propose 5 configurations de tête différentes qui différent par leur nombre de stations et qui permettent de couvrir les besoins de production distincts suivant chacun des clients.
| Press specifications | Number of tools per type of head | ||||
| H2 | H3 | H4 | H5 | H6 | |
| Presse de 70kN avec outils de diam max de 33mm | 40 | 56 | 24 | 24 | 40 |
| Presse de 260kN avec outils de diam max de 90x90mm | 4 | 4 | 12 | 8 | 8 |
| Configuration de base | 44 | 60 | 36 | 32 | 48 |
| Presse en option de 120 kN avec outils de diam max 60mm | 5 | 6 | 6 | 5 | 6 |
| Presse en option de 80 kN pour emboutissage avec outils de diam max 60mm | 5 | 6 | 6 | 5 | 6 |
| Double presse rotative en option de 120 kN avec outils de diam max 60mm | 6 | 6 | 6 | 6 | 6 |
| Presse multiple en option de 30 kN avec 6 outils de diam max 33mm l’un | 30 | 36 | 36 | 30 | 36 |
| Presse en option à effet inférieur de 55 kN pour emboutissage | 5 | 5 | 2 | 3 | 3 |
| Préparation maximale de poinçons | 76 | 96 | 72 | 64 | 84 |
Cisaille intégrée
- INTRODUCTION
- POINÇONNE ET COUPE
Elimine les déchets et équilibre la production en kit
La cisaille, unique en son genre, adjacente et intégrée à la tête multi presse dans une seule structure, forme un système multi fonction extrêmement compact, assurant un haut niveau d’efficience et de performance. Elle est constituée de deux lames de 500 mm indépendantes et orthogonales entre elles, mobiles et dotées de serre-flan, et permet de couper n’importe quelle longueur selon les axes X et Y.
Poinçonne et coupe
Dans les systèmes traditionnels, la coupe et le déchargement des différentes pièces qui composent un flan multiple ou une imbrication sont normalement exécutées l’une après l’autre après avoir poinçonné l’ensemble du flan. La fonction poinçonne et coupe de Salvagnini reconnait et regroupe les poinçonnages de chaque pièce et les contrôle individuellement, en équilibrant les usinages en kit ou multiples, comme généralement fait sur les lignes FMS.
Mode opératoire : pas d’énergie, de temps ou de déchets perdus.
Le manipulateur
- INTRODUCTION
- ARCHITECTURE
Contrôle automatiquement les rampes et réduit les temps de cycle.
Le manipulateur, breveté par Salvagnini, coulisse sur des guides solidaires à la partir inférieure de la structure en « C » pour une haute précision de positionnement ; Il se compose d’un organe mobile léger symétrique composé de 9 pinces et 9 références mécaniques, pour un centrage parfait et une haute fiabilité.
La course maximale de 3030mm permet d’usiner des flans jusqu’à 3024mm sans reprise afin d’assurer une excellente productivité et une précision incomparable.
Un double moteur pour une performance hors-norme
Le manipulateur est équipé de deux paires de moteurs « brushless » : une paire pour la cinématique « hand over » et la seconde est utilisée pour le « gantry ».
Cette solution produit de nombreux avantages :
• Elle augmente considérablement la cinématique du manipulateur ainsi que sa vitesse maximale.
• Elle réduit les temps de cycle, donnant ainsi une meilleure productivité à la machine.
• Elle garantit la précision du process grâce à l’équilibre du chargement de poussée.
• Elle améliore les dynamiques même lorsque l’on travaille des matériaux de grande épaisseur, ou sur des machines de type 40 (qui peuvent usiner des flans de 4M de long).
• Elle garantit la précision même avec des courses importantes du manipulateur.
